¿que es un mecanismo?
son elementos que tiene la finalidad de convertir movimientos a partir de un motor y un
elemento conducible haciendo así mas fácil el manejo para los humanos.
¿tipos de mecanismos?
mecanismo para modificar la fuerza de entrada:

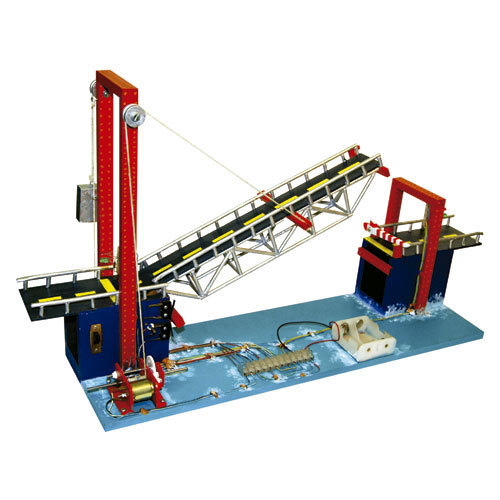

-balancín : es un mecanismo en el cual el eslabón de entrada es la manivela, mientras que el de la salida es el balancín, que posee un movimiento de rotación alternativa.
ejemplo: puente levadizo
.-polea simple: Esta maquina simple se emplea para levantar cargas a una cierta altura. La polea simple está formada por una polea fija al techo, sobre la cual puede deslizarse una cuerda. Se usa, por ejemplo, para subir objetos a los edificios o sacar agua de los pozos. Al estirar desde un extremo de la cuerda, la polea simple se encarga solamente de invertir el sentido de la fuerza aplicada. Por lo tanto no existe ventaja mecánica, sólo pueden haber pérdidas debidas al rozamiento.
ejemplo: dorsalera
poleas compuestas: el sistema de poleas compuestas se utiliza con el propósito de alcanzar una amplia ventaja de carácter mecánico, levantando objetos de gran peso con un esfuerzo mínimo. Para su ejecución se emplean poleas fijas y móviles. Con la primera se cambia la dirección de la fuerza a realizar. El sistema de poleas móviles más común es el polipasto.
ejemplo: grúa

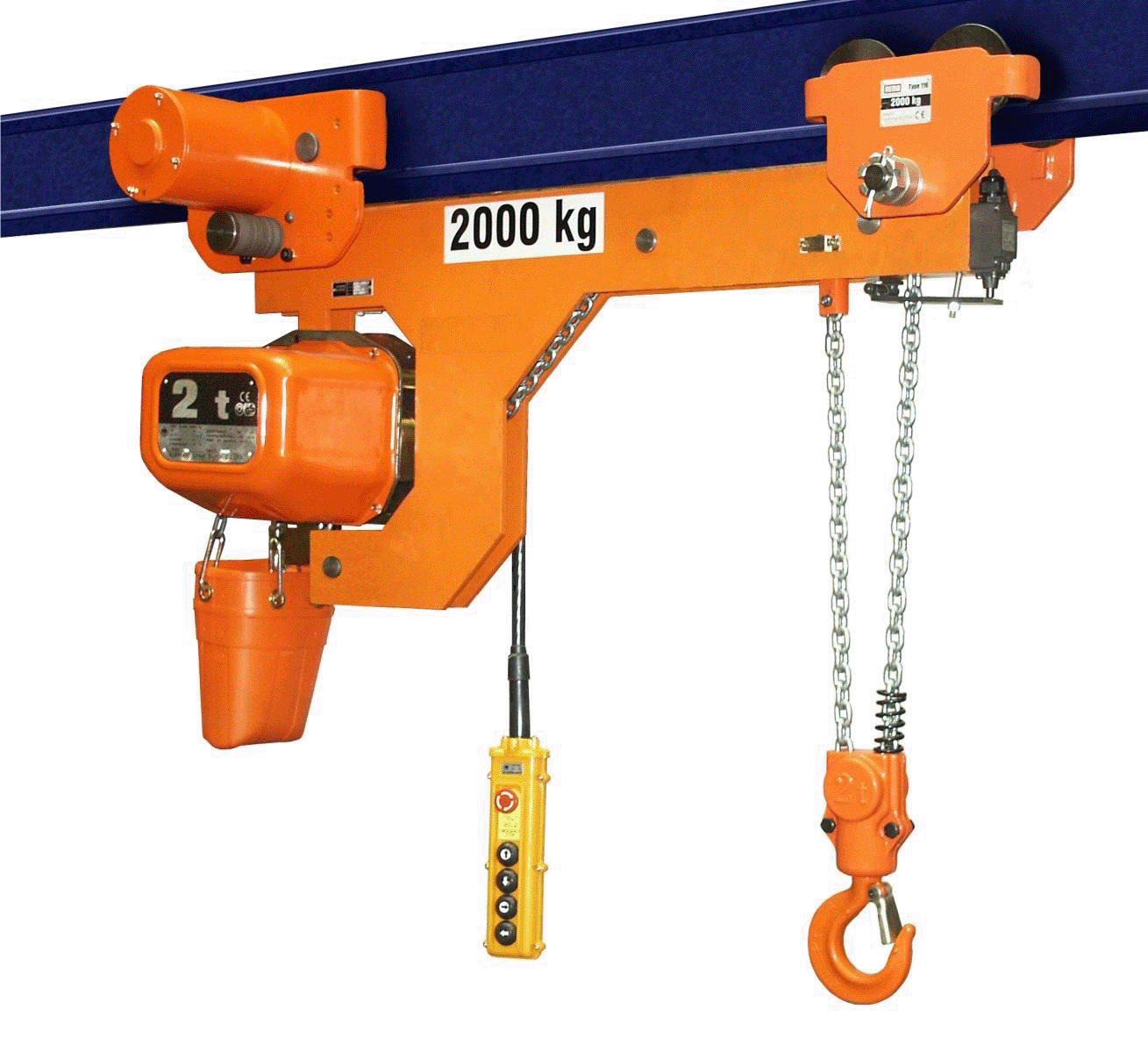

-polipasto: término que también puede mencionarse como polispasto, es una máquina formada por dos conjuntos de poleas, uno con movilidad y otro que queda fijo. A través de este sistema, es posible mover o elevar un cuerpo pesado.
ejemplo; carro de traslación eléctrico.
ejemplo; carro de traslación eléctrico.
manivela torno: permite convertir un movimiento giratorio en uno lineal continuo, o viceversa este mecanismo se emplea para la tracción o elevación de cargas por medio de una cuerda
manivela torno:
mecanismo que se usan para modificar la velocidad:
.-ruedas de fricción:este sistema consiste en dos ruedas solidarias con sus ejes, cuyos perímetros se encuentran en contacto directo, el movimiento se transmite de una rueda a otra mediante fricción (rozamiento)
-sistema de poleas: un sistema de poleas resulta de la combinación de varias poleas, la polea constituye uno de las seis maquinarias simples, tres conceptos muy importantes relacionados con las maquinas son los de ventaja mecánica (vm) ventaja de velocidad (vv) y eficiencia (e).
-engranajes: es básicamente un rueda con el perímetro totalmente cubierto de dientes el tipo mas común de engranaje lleva los dientes rectos (longitudinales), este operador suele girar solidario con su eje por lo que ambos se ligan mediante una unión desmontable.
-engranajes con cadena: este sistema consiste en dos ruedas dentadas de ejes paralelos, situadas a cierta distancia una de la otra y que giran por efecto de una cadena que uno a ambas, la relación de transmisión se calcula como en el caso de los engranajes.
ejemplo: bicicleta
-tornillo sin fin: es un mecanismo de transmisión circular compuesto por dos elementos el tornillo sin fin que actúa como elemento de entrada (o motriz) y la rueda dentada la rosca del tornillo engrana con los dientes de la rueda de modo que los ejes de transmision de ambos son perpendiculares.
ejemplo: guitarra (clavijas)
mecanismos que se utilizan para modificar el movimiento:
-tuerca-tornillo: se emplea en la conversión de un movimiento giratorio en uno lineal continuo cuando sea necesario una fuerza de apriete o una desmultiplicacion muy grande.
ejemplo: canilla de agua
-piñón cremallera: este mecanismo convierte el movimiento circular de un piñón en uno ideal continuo por parte de la cremallera, que no es mas que una barra rígida dentada, el piñón gira y al estar engranado en la cremallera empuja a esta, provocando su desplazamiento lineal.
ejemplo: sacacorchos
-biela manivela: ambos sistemas permiten convertir el movimiento giratorio continuo de un eje en uno lineal alternativo en el pie de la biela. también permite el proceso contrario. este mecanismo es el punto de partida de los sistemas que aprovechan el movimiento giratorio de un eje para obtener movimientos alternativos o angulares.
ejemplo: maquina de coser.
http://maquinasdecoser.info/estructura-de-la-maquina/
-cigueñal biela: permite conseguir que varias bielas se muevan de forma sincronizada con un movimiento lineal alternativo a partir del giratorio que se imprime al eje del cigueñal, este mecanismo se usa para la sincronizacion de acciones a partir de un movimiento giratorio; se puede encontrar en el accionamiento secuencial de interruptores, juguetes, limpiaparabrisas.
ejemplo motor de explocion.
ejemplo: maquina de coser antigua
http://concurso.cnice.mec.es/cnice2006/material107/ejercicios/test_ope18.htm
-leva: la leva es un disco con un perfil externo parcialmente circular cobre el que apoya un operador móvil (seguidor de leva). la leva va solidaria con un eje (arbol) que le transmite el movimiento giratorio que necesita, en muchas aplicaciones se recurre a montar varias levas sobre un mismo eje o árbol lo que le permite sincronizar movimientos de varios seguidores a la vez.
ejemplo: carburador
http://tegnologiaencarros.blogspot.com/2011_10_01_archive.html
- trinquete: Los trinquetes tienen por objeto impedir el giro de un árbol o elemento mecánico en un determinado sentido, permitiéndolo en el sentido contrario. Consta de una rueda dentad a, con dientes rectangulares o triangulares, y un resalte o cuña que va situada en la varilla o vástago. La uña va dispuesta de tal forma que sólo transmite el movimiento en una dirección. Este mecanismo se emplea para producir avances calibrados o exactos.
ejemplo: llave trinquete
